左右后门上装骨架夹具
发布时间:2022-04-17 09:44 发布人: admin
0
CRG是一家致力于机器人、机械手末端组件夹具(EOAT)设计开发、销售及服务于一体的高新技术企业。主要产品有夹取、吸取、剪切、快换等产品,已在汽车、包装、家电、食品、医疗、3C等行业广泛使用。它们像安装套件一样,可以组合在一起,它为您提供了无限构造的可能性,轻松构建自己的定制机器人末端工具

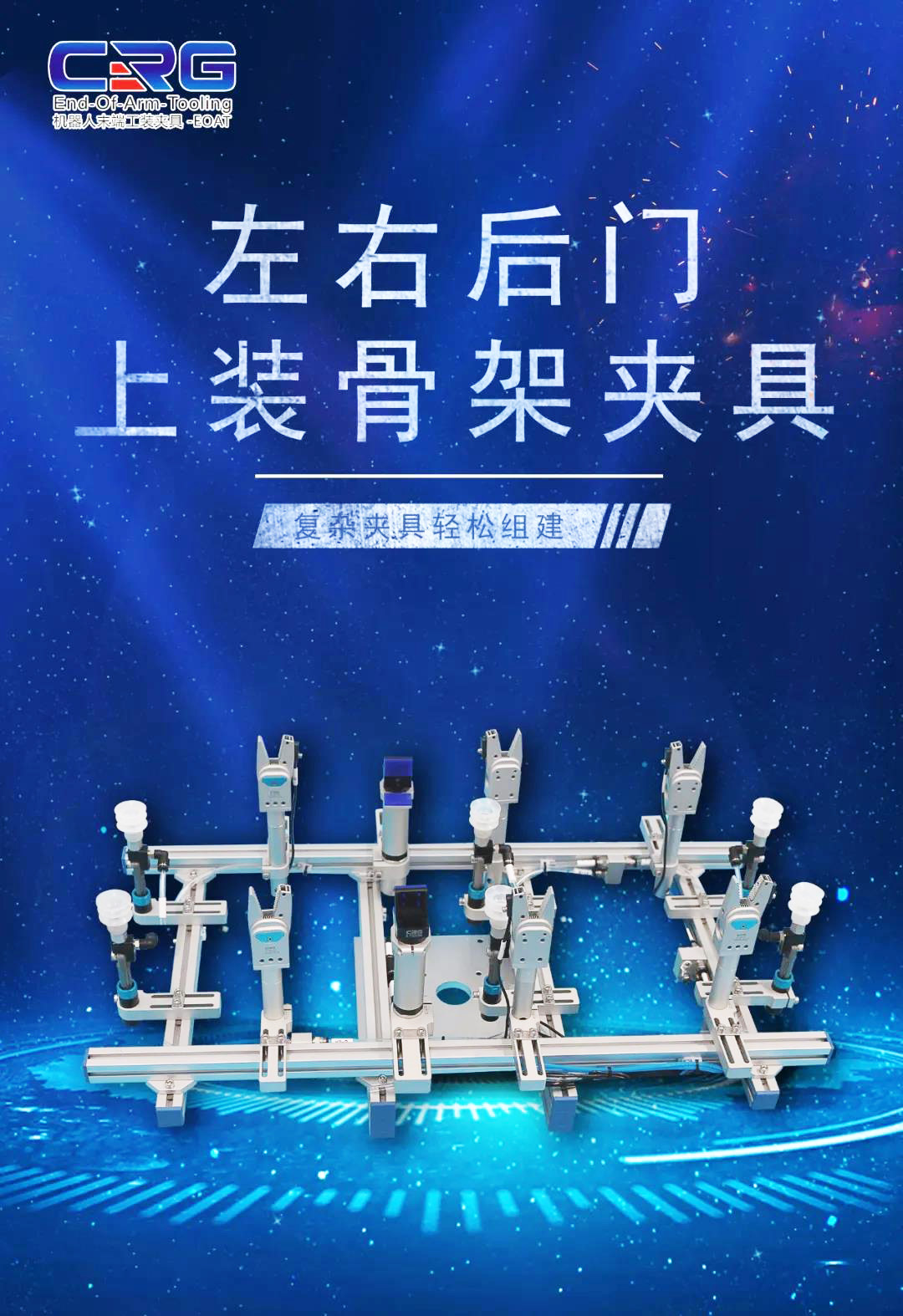

左右后门上装骨架夹具


今天带大家领略一下左右后门上装骨架夹具的风采





左右后门上装骨架夹具主要应用于汽车行业,从模具内快速取出门板骨架产品+料头。主体采用PEP2525铝型材,整体结构更稳定。模具一模两穴,两个料头,可一次完成产品及料头的取出,增加生产效率。



夹具主框架类型PEP2525型材框架
我们来看一下该夹具的重要组成部分。主要由VFE2026-G18悬件、VS3-S32-SIT5吸盘、GR20B-20-CP水口夹、GFR30-95G拨指、气管接头等组成。
GFR30-95G气动拨指通过连接件组合成夹具对产品进行辅助取出。气动拨指,这个名词对很多朋友来说都比较陌生,光看外表,很多人不理解他的工作原理是什么?简单的描述,也可以叫气动手指,像人的手指头一样,手指一勾便可以协助整个手握住东西,在整套夹具中,它起到产品取出或辅助取出的作用。
GR12B-12-CP水口夹用于夹紧产品、水口。本体使用超硬铝材料,重量轻刚性强,水口夹可选择不同的夹头形状,满足多种水口的夹取。
VS3-S32-SIT5吸盘采用食品接触级硅胶材质,硅胶是可以耐高温的,材质本身有一点吸附作用,吸力比较好其次材质性能良好,化学性稳定,无污染,高度透明,无气味,使用时间长。
