汽车B柱取出治具
发布时间:2021-10-07 10:04 发布人: 苏州希瑞格
0

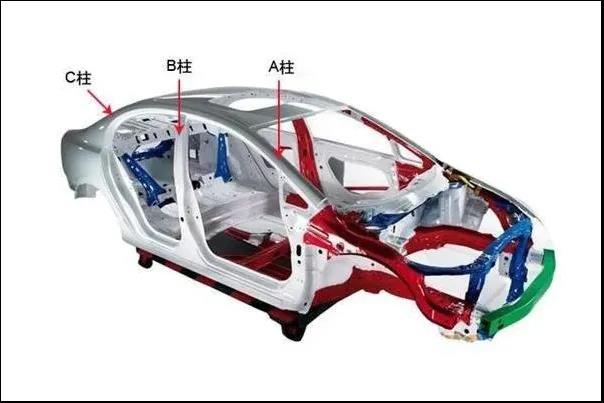

大多数来说,车辆在设计上基本都包括a、b、c柱,那么就会承载车辆顶棚,而且保障车辆的刚性。

车辆b柱为行驶员侧后方固定安全带的柱子,也是连接前后车门的柱子。上端连接上边梁,下端与门槛梁连接,是重要的支撑承载件。在车辆发生侧面碰撞时,B柱是重要的承载和吸能部件,对乘员保护起到重要的作用。B柱内侧安装有安全带,在发生紧急情况时,起到保护乘员的作用。



汽车B柱取出治具



今天就为大家带来一套汽车B取出治具,让我们一起来看看他的风采。





该治具主要应用于汽车注塑行业,从注塑机内高效稳定取出产品。取出时附带定位功能,保证取出产品稳定性。

治具主框架类型:治具主体框架由PEP5025型材搭建,提高治具刚性。

治具细节展示


知道了该治具的用途,接下来我们进一步了解一下他的细节,上图所展示的末端工具装置中包括:十字连接件、固定支架、延长杆、夹腿、GFR20-95G拨指、GR20系列水口夹、吸附缓冲金具、FGA-43-HT1-60无痕吸盘、模具定位器及信号分配器等等。

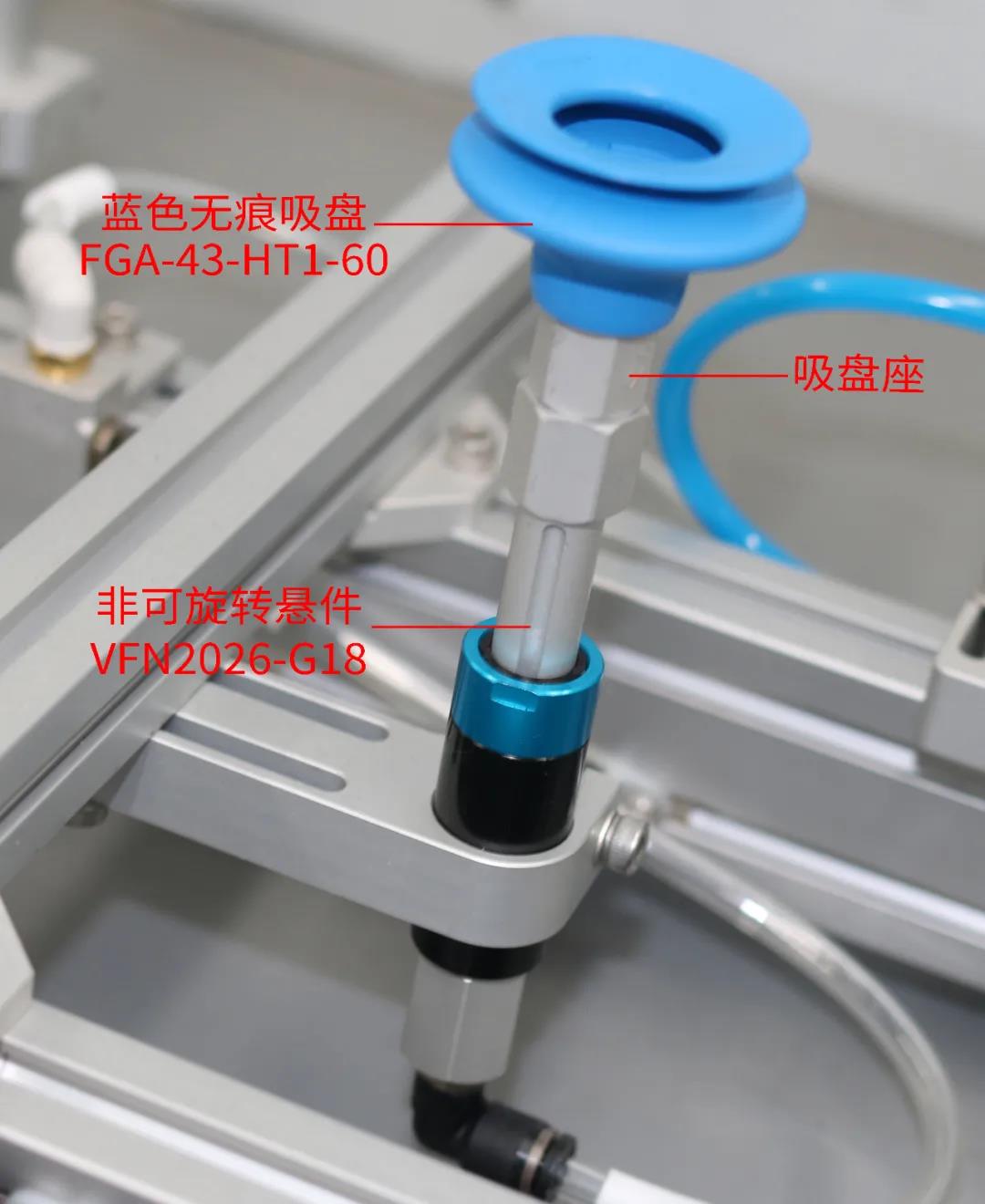

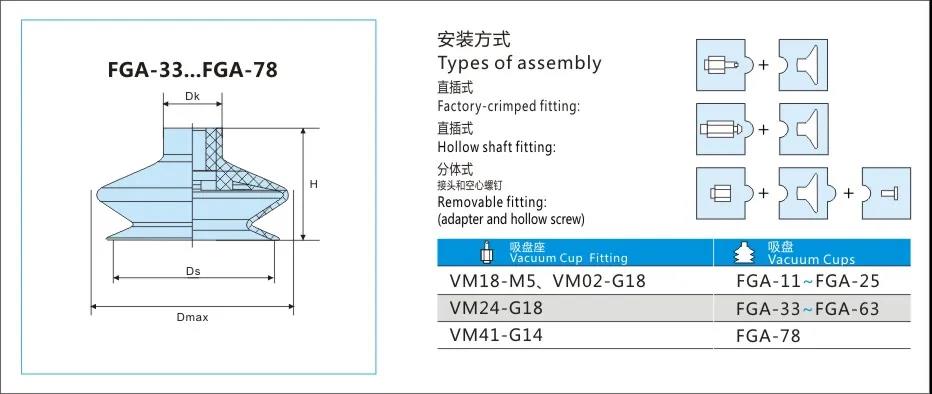

FGA-43-HT1-60 圆形1.5折通用型真空吸盘,有多种材质可选,满足多种搬运作业需求;特别适合搬运平整、光滑表面的工件。

特点:高拉力,纹路清晰,无毛刺。

蓝色无痕吸盘采用特制复合材料,不含水性油漆干扰物(PWIS)。此外,生产过程中未使用硅橡胶(例如,脱模剂)。因此,该材质不会留下可见印记,仅留下极少的化学痕迹。HT1制成的吸盘是搬运玻璃、PCB、塑料部件、CFRP产品和太阳能组件的方案。

耐高温:长期140 °C、短期170 °C

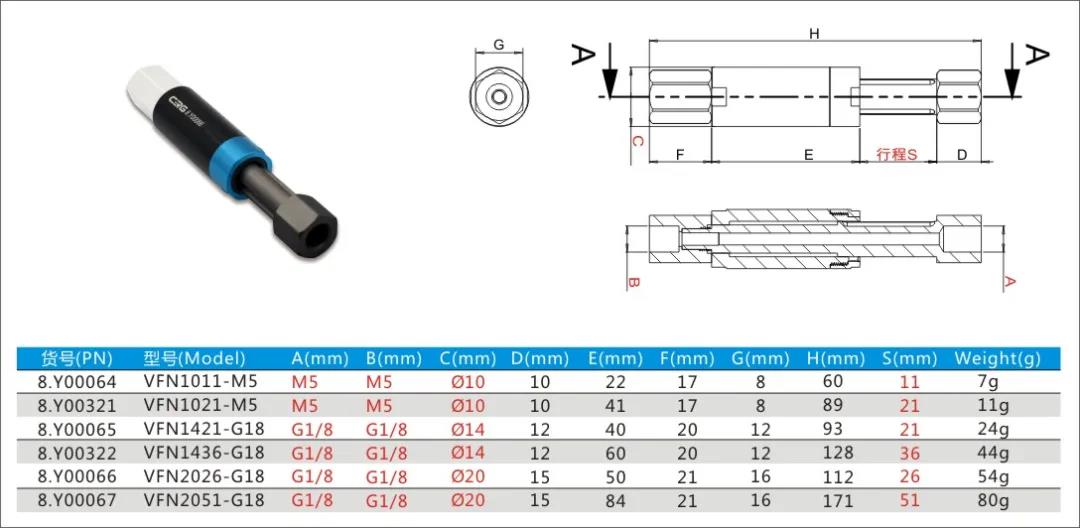

当机械手移动时,悬件可用来保持吸盘的位置,对产品起到缓冲作用。它们一般通过固定支架安装在治具上。悬件作为自适应位置调节装置,适用于真空吸盘、夹具和各种工具,是工业机器人中重要的零部件之一。

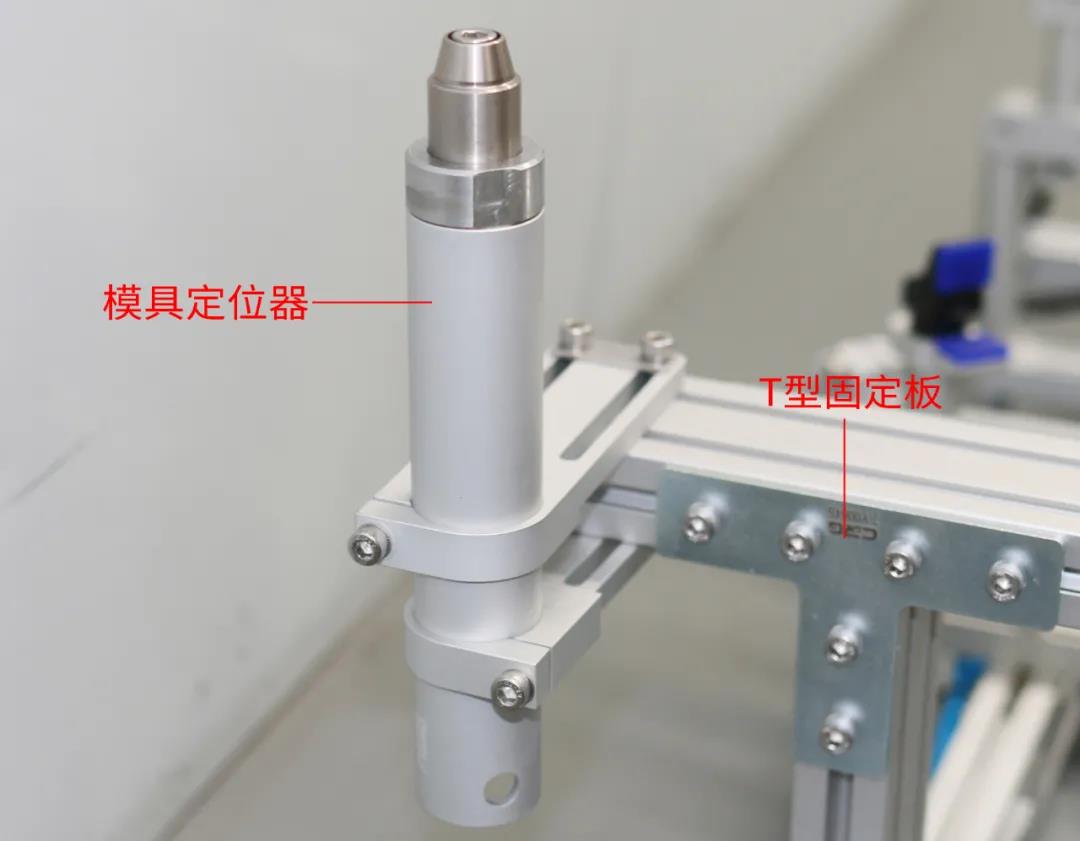

模具定位器可使机械手和模具间的定位更加精准,减轻模具震动带来的精度误差。

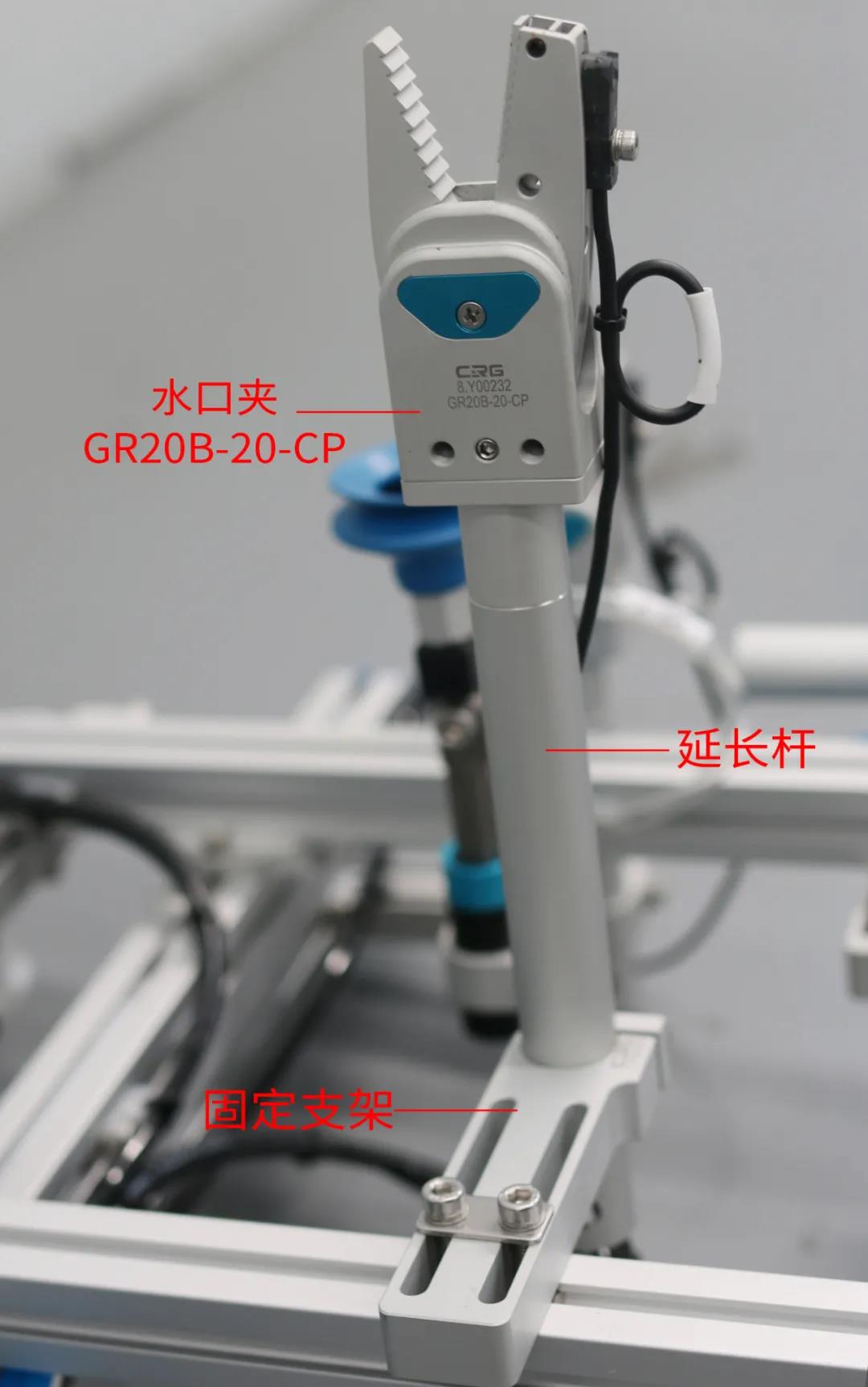

GR20B-20-CP水口夹用于夹紧产品、水口。本体使用超硬铝材料,重量轻刚性强,寿命长。水口夹可选择不同的夹头形状,满足多种水口的夹取。

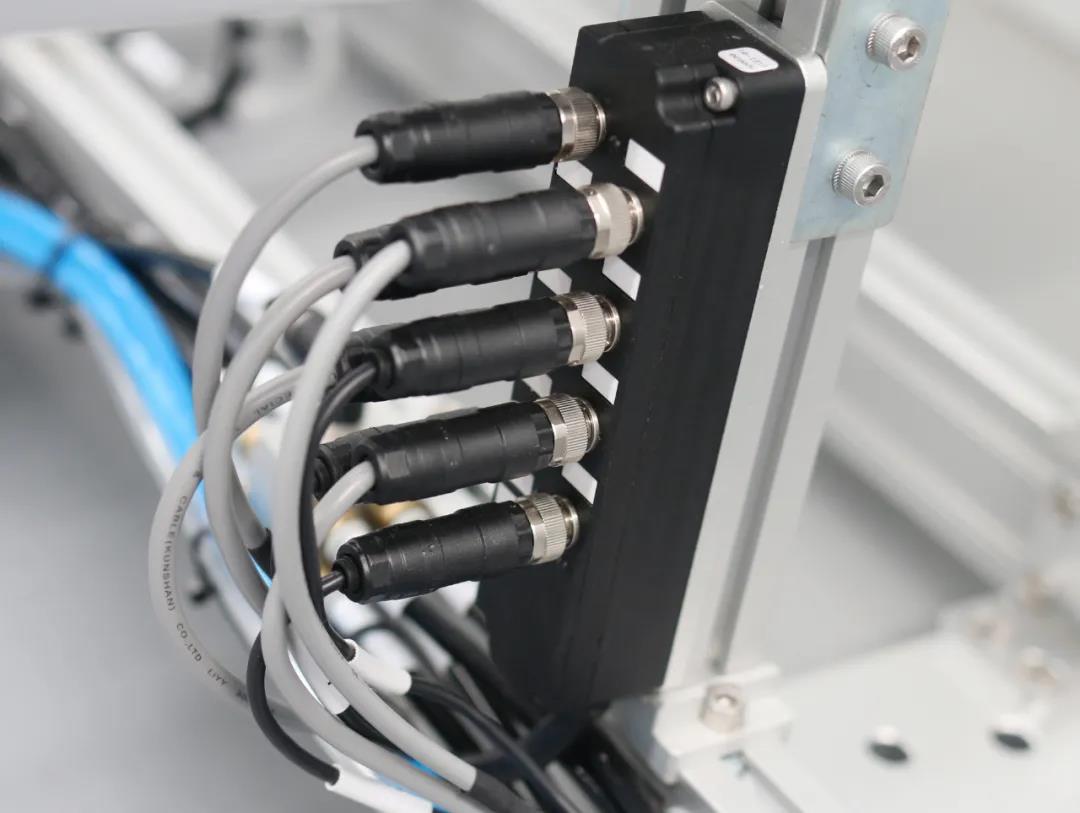

多接口分线盒,为自动化布线而生,极大的为现场安装提供了便利。CRG分线盒:单通道PNP/NPN,四路输入同时有效,输出一组信号,实现“与电路”输出功能(选配)。



外壳材质:尼龙,黑色

锁紧螺母:黄铜镀镍

针托:TPU材质,黑色

触点:黄铜镀金

防护等级:IP67

负载:10~30VDC,6A总电流强度,2A分口电流强度,LED 1UmA



使用环境温度:-30...+80℃
