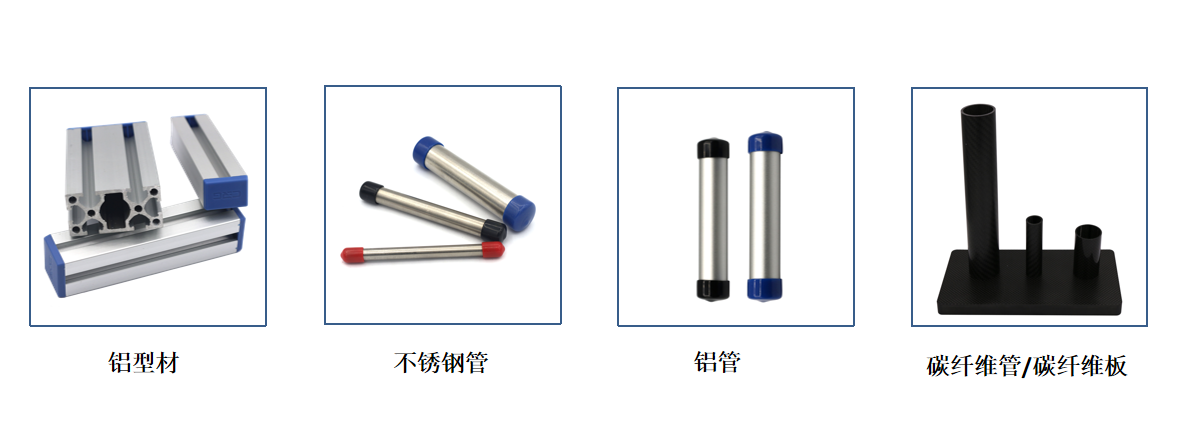

工装夹具主体框架——型材、钢管
发布时间:2022-12-27 09:30 发布人: admin
0
工装夹具是用于机械加工中对工件进行夹持或定位,以达到一定要求的特制装备或工具。框架为治具主体件,应用于治具的设计与安装使用。通过多种多样的部品间的组合,很容易就制作出符合工件形状的夹具板。
今天小编就带大家深入了解一下工装夹具的主体框架——型材、钢管......
1.1框架——型材

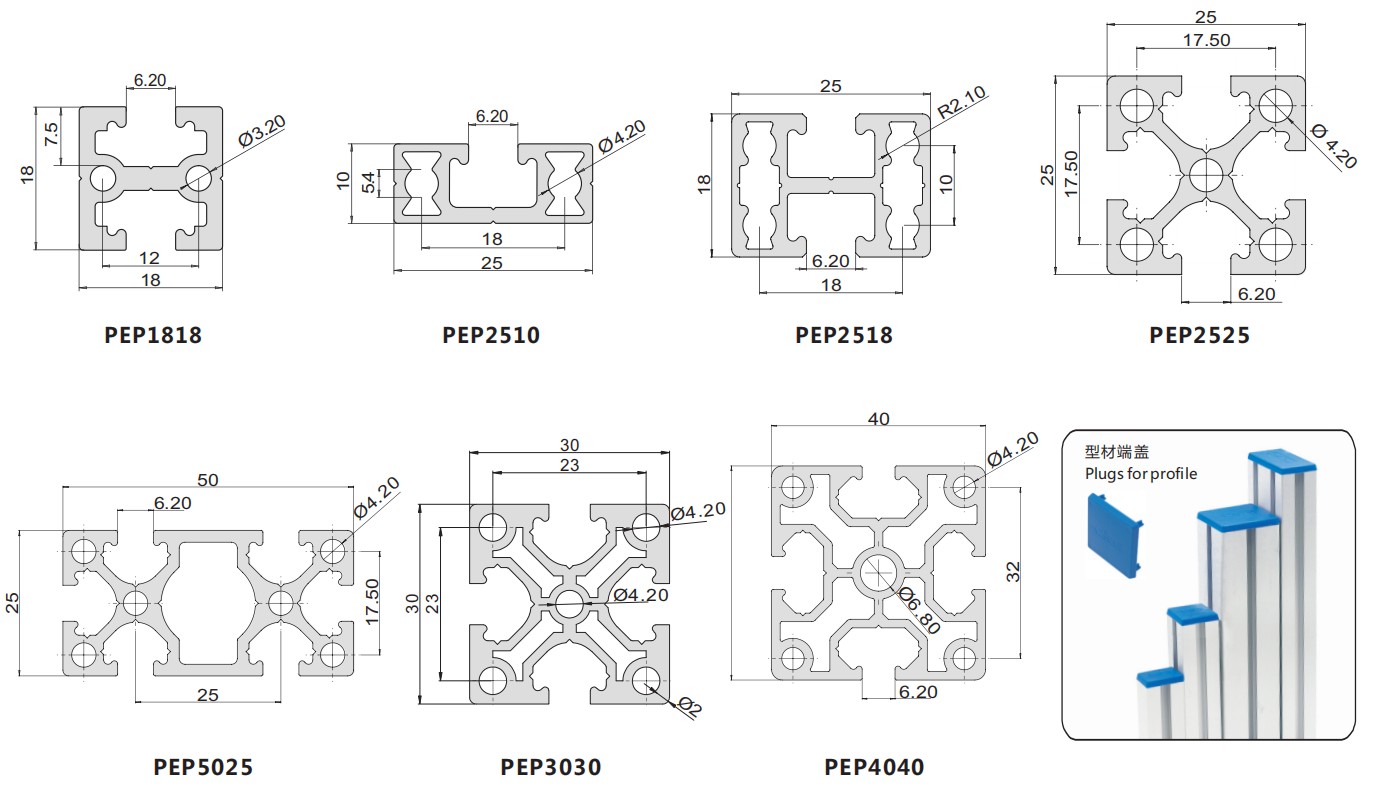

型材治具(标准)
一、铝型材框架产品优势

1.框架铝型材产品机械性能好,连接强度高,承载能力大;表面美观大方,防腐蚀等特点。

2.用户可根据实际需要自由设计,安装成结构完美的机械装置。

3.高精度,配件使装配过程简单化,减少了组装难度,客户现场可灵活调节,缩短了工作量,充分提高了生产效率。

二、特点

1.标准化,交货期快

2.模块化,客户现场可灵活调节

3.重量轻而刚性强,可重复使用,简洁美观的外表无需油漆

4.可扩充性强,独特的T型凹槽设计,加装组件无需拆卸型材,即可在任意位置安装螺母、螺栓,改装设备简单快捷。

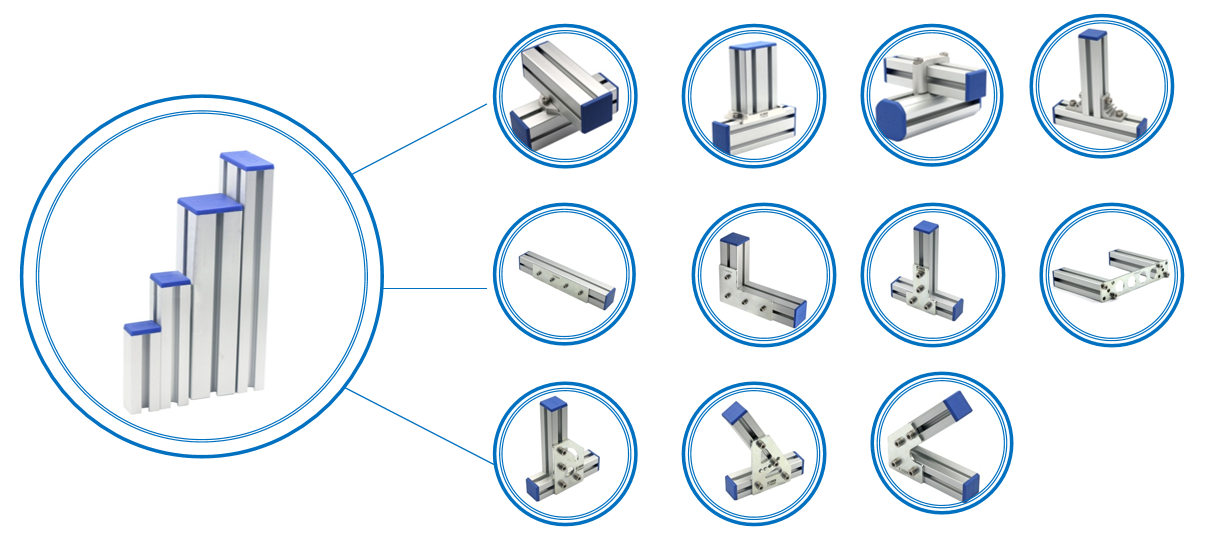

1.2型材与型材的固定方式

2.框架——钢管

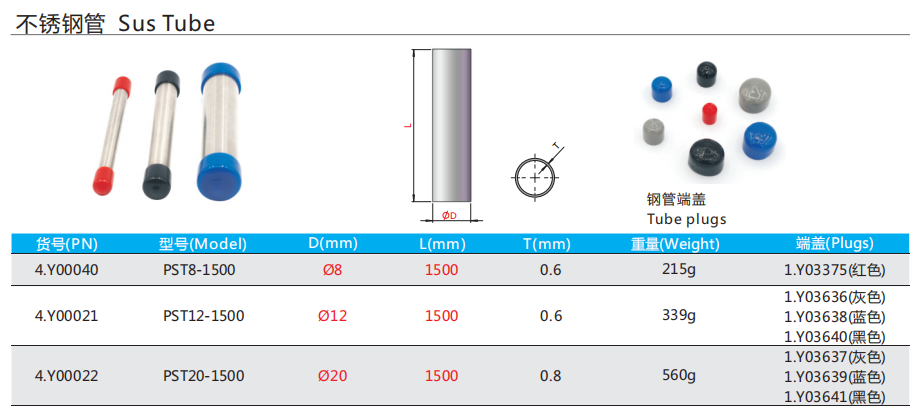

钢管治具(标准)

304不锈钢,重量轻,是型材重量的1/2

无缝钢管:密度均匀,同心度高,负载强度大

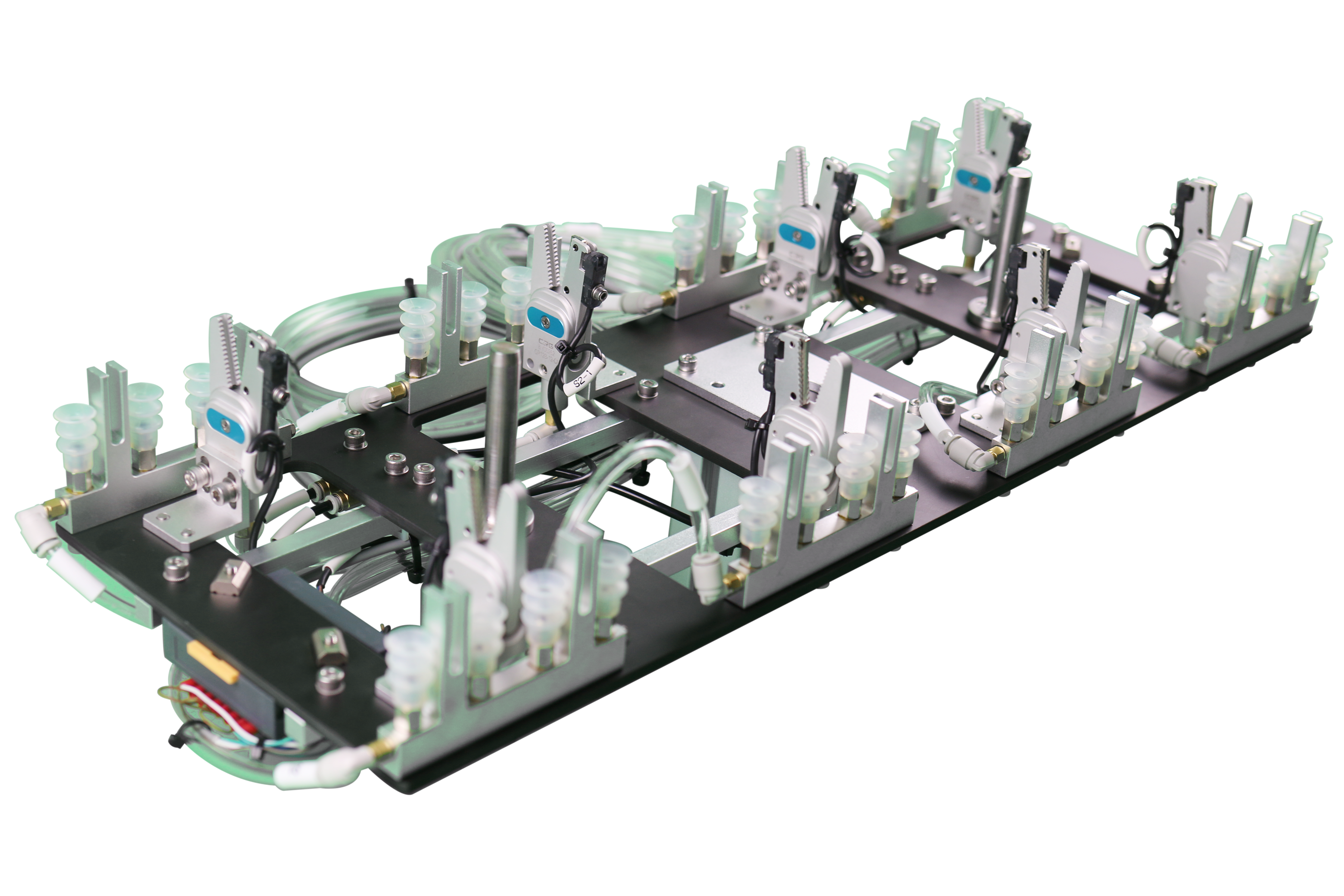

具有多角度可调节功能,360度可调节;配以不同的功能件模块;实现产品的夹取及剪切功能;整体轻便的重量,有效的降低了机器人及机械手负载。

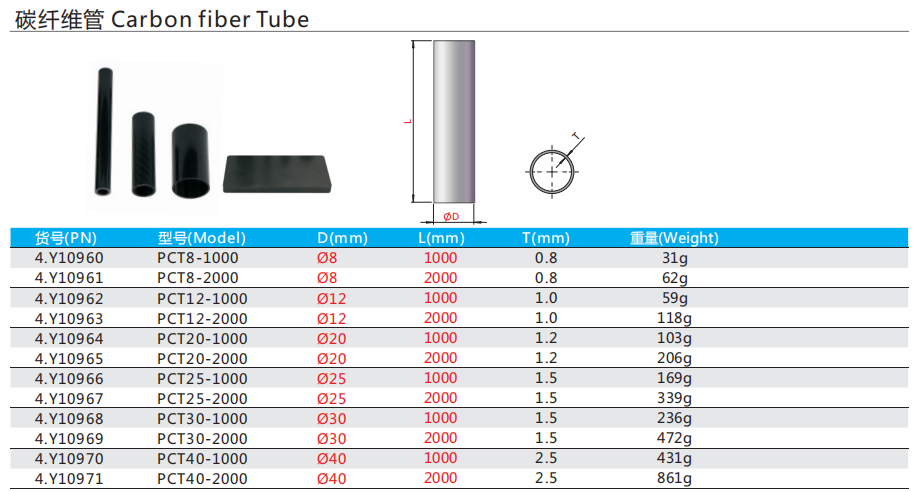

3.型材——碳纤维管/碳纤维板
碳纤维板治具(非标)
碳纤维比其他材料更轻量化,其内部材料和结构可以使用户轻松实现其高效率,并且耐酸、碱、盐及大气环境的腐蚀,不须定期维护。由于其轻量化和高强度而可以长期使用。
