第八期 | 全系列水口夹具介绍
发布时间:2024-01-02 11:59 发布人: admin
0

水口夹具是用于在注塑模具产品在完成注塑开模后,通过压缩空气闭合其前端夹片,将水口部分夹紧取出的机械手夹具气动零件。常用的水口夹具类型主要是无传感器型及带传感器型两大类。

水口夹具的产品特点

1. 采用超硬铝或铁制材料,重量轻、刚性好、寿命长、可满足不同工作环境需求。

2. 可用自带螺丝过孔固定,也可用固定支架固定,可灵活使用、安装方便。

此外,水口夹具还具有以下功能

1. 在注塑过程中,当模具打开时,水口夹具通过压缩空气闭合其前端夹片,将水口部分夹紧取出。

2. 如果未能夹取到水口,传感器灯常暗,信号异常,注塑机将停止生产动作,防止压模等问题产生,保障生产安全。

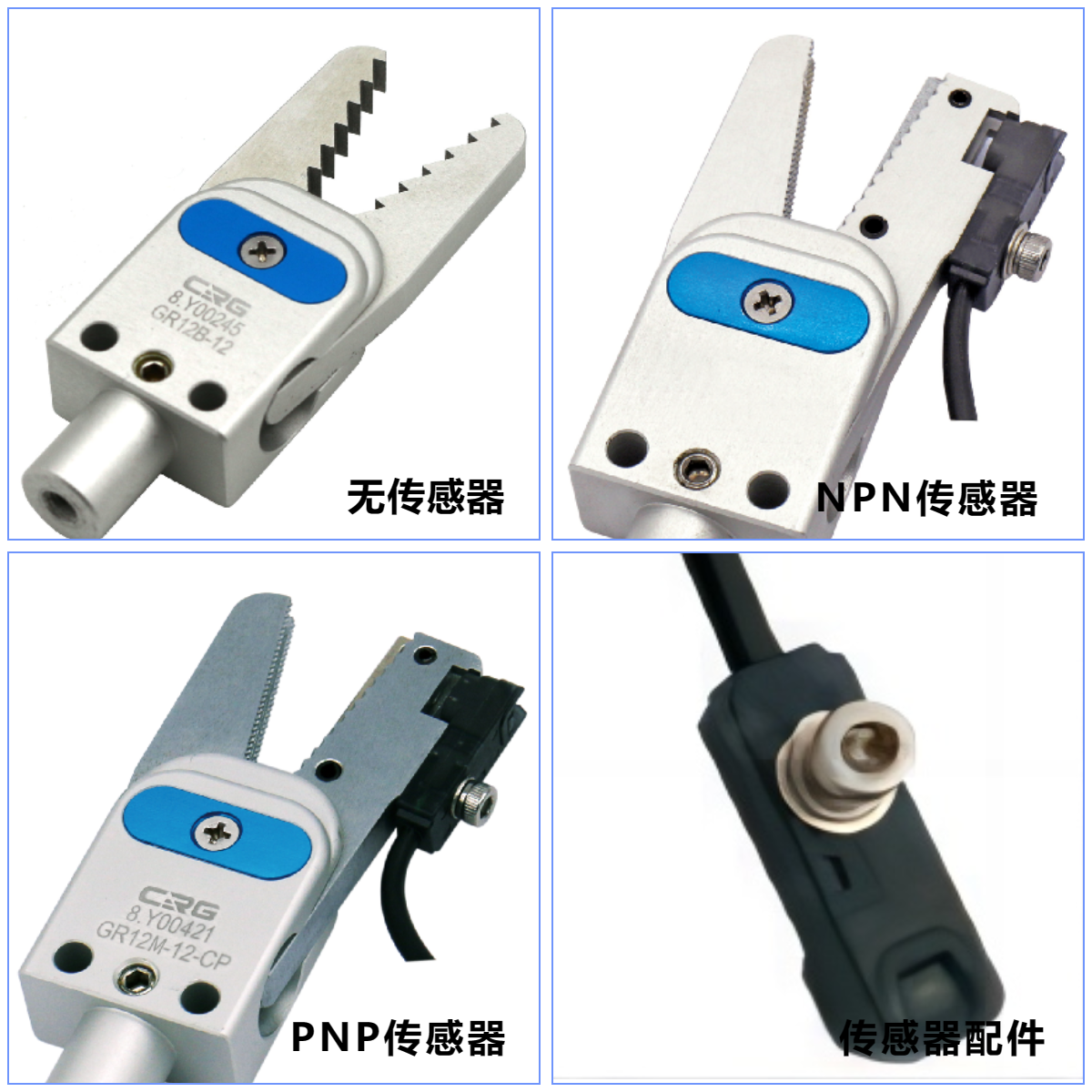

水口夹具配件选择

可选配磁传感器,磁传感器选择:NPN传感器或PNP传感器。

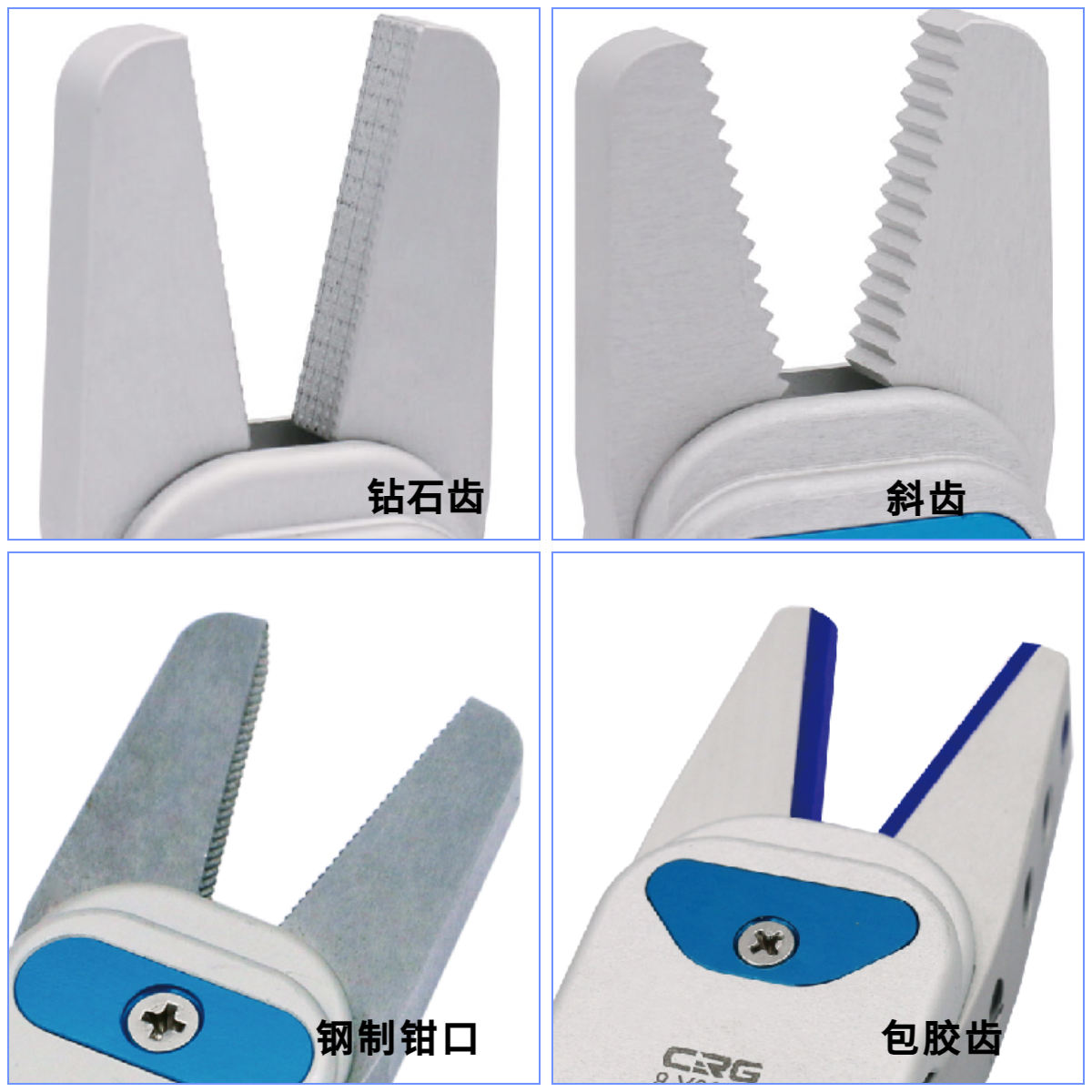

可选多种齿型,齿型选择:钻石齿、斜齿、包胶齿、钢制钳口等。

水口夹具分类

GR系列

适用于机械手自动化机械作业

应用领域

主要应用在汽车、家电、医疗、自动化等很多零部件的加工生产上

优势

超硬铝材料,结构简单耐用、刚性强寿命长

夹持力大、取出稳定、适用范围广、重量轻

选择不同的夹头形状,满足多种水口的夹取

型号区别

GR05齿型为锯齿,无传感器

GR10齿型可选钻石齿、斜齿,可选磁传感器

GR12多种齿型可供选择,钻石齿、斜齿、包胶齿、钢制钳口,可选磁传感器

GR20多种齿型,可选磁传感器,底部四个螺丝为方便接气,出厂时为松动状态



GRT20系列

适用于机械手自动化机械作业

应用领域

主要应用在汽车、家电、医疗、自动化等很多零部件的加工生产上

优势

主体更为修长,适用于需要深入的环境

活塞直推方式,长柄夹持力更大

安装气路方便



GRP32系列

适用于机械手自动化机械作业

应用领域

主要应用在汽车、家电、医疗、自动化等很多零部件的加工生产上

优势

完全兼容CRG-EOAT夹取系统

可更换安装支架的长度

超大夹取力,适用于汽车等大型注塑产品的定模取出

夹头可非标定制如软质夹头,加长夹头等

两种固定方式可供选择 :A. 安装支架  B. 螺牙孔安装



GR(S/M/L/X)系列

适用于机械手自动化机械作业

应用领域

主要应用在汽车、家电、医疗、自动化等很多零部件的加工生产上

优势

夹取稳定可靠,结构紧凑,耐磨耐用

可选磁传感器PNP\NPN

可选齿型钻石齿,斜齿

重量轻,刚性强



GRA20系列

适用于机械手自动化机械作业

应用领域

主要应用在汽车、家电、医疗、自动化等很多零部件的加工生产上

优势

双动作或弹簧开启

不同重量和尺寸均具有很高的夹紧力

不同的紧固选项

可选的磁传感器
